室內消防噴淋系統改造安裝工藝標準：

1  適用范圍
本工藝標準適用于工業及民用建筑的室內消防噴淋系統的安裝。
2  施工準備
2.1  原材料要求
2.1.1  系統組件、管件及其它設備、材料應符合設計要求和**有關標準，并具有出廠合格證明書。
2.1.2  噴頭、報警閥、壓力開關、水流指示器等主要系統組件經過**消防產品質量監督檢驗中心檢測合格。
2.1.3  對閥門進行外觀檢查，其零部件應齊全完好，閥瓣和操作機構動作靈活，報警閥逐個進行滲漏試驗。
2.1.4  管材、管件經外觀檢查，表面無裂紋、縮孔、夾渣、折疊和重皮，螺紋密封面完整無損傷毛刺。鍍鋅鋼管表面不得有鍍鋅層脫落、銹蝕，法蘭密封面完整、光潔，符合規定。
2.1.5  現場檢查噴頭的型號、規格是否與設計相符，其商標、動作溫度、型號、制造廠及生產年月標志齊全，外觀無損傷和缺陷，噴頭螺紋密封面無傷痕、毛刺、斷絲、缺絲。閉式噴頭從每批中抽查1%且不少于5只進行密封性能試驗，試驗壓力為3Mpa，試驗時間≥3min，無滲漏、無損傷為合格。1只不合格須加倍抽查，仍有1只不合格該批噴頭不準使用。
2.1.6  報警閥、水流指示器應有商標、型號、規格標志和水流方向永久性標志。報警閥、控制閥和警鈴的鈴錘應動作和轉動靈活。無卡澀、阻滯，閥內清潔無異物。報警閥逐個進行滲漏試驗，試驗壓力為2倍額定工作壓力，試驗時間5min，無滲漏為合格。
2.1.7  壓力開關水流指示器及水位氣壓閥門限位等監視及報警裝置應有銘牌安全操作指示標志和說明書，傳輸信號應靈敏可靠，不合格不得使用。
2.1.8  其他材料：電焊條、聚四氯乙烯生料帶、厭氧膠填料、鉛油、小線、石（粉）筆、金屬墊片、型鋼、石棉橡膠板、塑料板、螺母、立管卡，經檢驗符合質量要求。各種非金屬密封墊片的質地應柔軟、無老化變質分層，表面無損折、皺紋。
2.2  作業人員的要求
主要工作人員：電氣焊、起重、管工、電工，特殊工種持證上崗。
2.3  主要工機具
2.3.1  套絲機、無齒鋸、臺鉆、電錘、手電鉆、電焊機、電動試壓泵等。
2.3.2  套絲板、管鉗、壓力鉗、手鋸、手錘、活扳手、鏈鉗、煨彎器、手壓泵、捻鑿、大錘、噴頭安裝專用扳手（廠家配備和自制）、斷管器等。
2.3.3  水平尺、線墜、鋼卷尺、小線、盤尺、彎尺、壓力表等。
2.4  外部環境條件
2.4.1  土建主體工程完成，配合土建進行了消防管道的孔洞預留，鐵件、套管預埋完畢。
2.4.2  施工圖紙及有關技術文件應齊全，已有設計單位、施工單位、建設單位、消防部門進行會審認可。
2.4.3  施工人員經過專業培訓考試合格，施工隊伍有資格證書，經審核認定。
2.4.4  現場水、電滿足連續施工要求，系統設備材料能保證正常施工。
3  操作工藝
3.1  消防噴淋改造工藝流程
施工準備 → 支架安裝 → 消防干管安裝 →  報警控制閥安裝 →  消防立管安裝  → 分層消防干管、干支管安裝 → 消防水泵安裝、高位水箱安裝、水泵結合器安裝  → 管道試壓  → 管道沖洗  → 噴頭短管安裝、水流指示器安裝 → 節流裝置安裝  → 報警閥其他組件安裝、噴頭安裝 → 系統調試
3.2  消防噴淋改造操作細則

3.2.1  安裝準備：
3.2.1.1  認真熟悉圖紙，結合現場情況復核管道的坐標、標高是否位置得當，如有問題，及時與設計人員研究解決。
3.2.1.2  檢查預留及預埋是否正確，臨時剔鑿應與設計、土建協調好。
3.2.1.3  檢查設備材料是否符合設計要求和質量標準。
3.2.1.4  安排合理的施工順序、避免工種交叉作業干擾，影響施工。

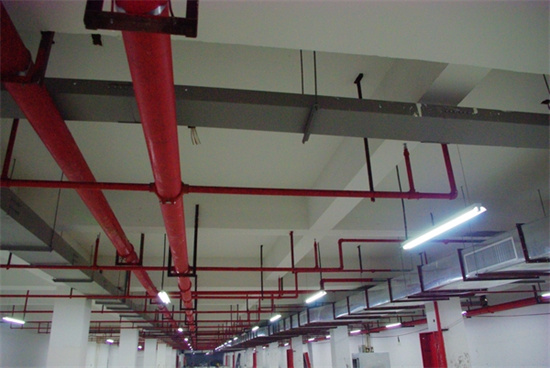

3.2.1.5  自動噴淋滅火系統是當前世界上廣泛使用的固定滅火系統，不僅用于高層建筑，在許多公共建筑也廣泛使用，見圖3.2.1.5所示，主要部件及用途見表3.2.1.5。

表3.2.1.5    消防噴淋改造主要部件及用途
